(주)디유씨는 세계 최초로 부식시 진공바가 아닌 진공포인트로 신규 개발하여 초박판 FPC 얇고 flexible 한 제품도 진공포인트에 달라붙지 않아 원활하게 제품을 생산할 수 가있습니다.

=== 진공포인트 와 진공바 의 차이점 ===

진공바를 설치하기 위해서는 close 된 상부 로울러를 벌려 진공바를 설치하기 때문에 흡입력에 의해 초 박판 FPC 얇고 flexible 한 제품은 진공바에 달라 붙어 제품 생산에 지장을 초래하나 진공포인트는 close 된 상부 로울러를 벌리지 않고 close 된 상태에서 진공포인트를 설치하기 때문에 흡입력에 의한 초 박판 FPC 얇고 flexible 한 제품도 진공포인트에 달라 붙지 않아 제품 생산이 원활합니다.

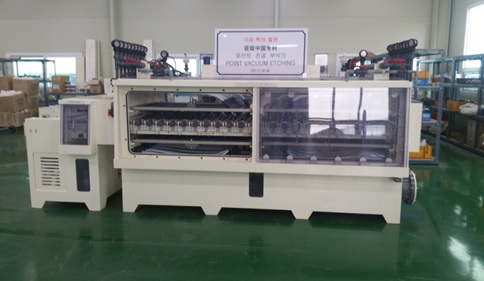

포인트 진공 부식기 TEST 결과

1. TEST 기판 두께 : 0.03-1.6mm (무 아대 작업)

2. TEST 기판 SIZE : 510x610mm

3. TEST CU THICKNESS : 32µ

4. ETCHRARE TEST : CU 32µ 기준 Uniformity 90% (±1.6µ)

5. ETCH FACTOR TEST : 4.5 (보정율 0%)

6. 회로폭 TEST : CU 16µ 기준 Patten 25µ x 25µ

7. 상부 스프레이 압력 : 2.6Kg/cm2

8. 하부 스프레이 압력 : 2.4Kg/cm2

9. 진공 흡입력 : 2.2Kg/cm2

10. OSC 인버터 가변 : #1번 OSC 60CPM , #2번 OSC 53CPM

    #3번 OSC 46CPM , #4번 OSC 39CPM

11. PRE ETCHING : 노즐 높이 4배열

    중앙부노즐대2개28mm노즐봉→노즐대2개 22mm노즐봉

    노즐대2개16mm노즐봉→외곽부노즐대2개 0mm노즐봉

12. POST ETCHING : 기판 SIZE 510x610mm 기준

    기판 전반부50mm 후반부 60mm 제외 부분 Spray

13. 디지털 설정 압력계 : 설정 압력 유지 2.6Kg/cm (±0.1Kg/cm) 인버터가변

14. CONVEYOR : Disk Roller-Ø32xP30 Pinch Roller-Ø24xP30

15. 노즐대 별 압력계및 압력 조절벨브
